帶式輸送機的結構組成是怎樣的?

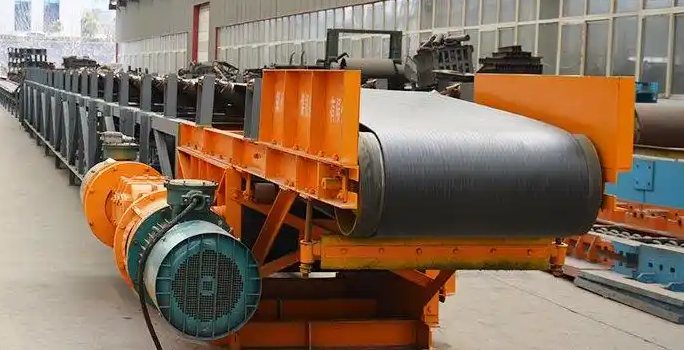

帶式輸送機主要由以下幾個部分組成：

一、輸送帶

輸送帶是帶式輸送機的承載構件和牽引構件，通常由橡膠、塑料、纖維織物等材料制成。其作用是承載物料并將其從一個地方輸送到另一個地方。根據不同的輸送要求，輸送帶可以有不同的寬度、厚度和強度。

二、驅動裝置

電動機：提供動力來源，將電能轉化為機械能。

減速器：降低電動機的轉速，提高轉矩，以滿足輸送帶運行的需要。

傳動滾筒：通過與輸送帶之間的摩擦力，帶動輸送帶運轉。傳動滾筒通常分為主動滾筒和從動滾筒，主動滾筒由電動機通過減速器驅動。

三、托輥

承載托輥：安裝在輸送帶的下方，用于支撐輸送帶和物料的重量。承載托輥一般沿輸送機的長度方向均勻布置，其數量和間距根據輸送帶的寬度、物料的重量和輸送距離等因素確定。

回程托輥：安裝在輸送帶的下方，用于支撐回程輸送帶。回程托輥的作用是減少輸送帶的下垂度，保證輸送帶平穩運行。

緩沖托輥：安裝在輸送機的受料點處，用于減少物料對輸送帶的沖擊。緩沖托輥一般采用橡膠或彈簧等彈性材料制成，能夠有效地吸收物料的沖擊力，保護輸送帶和其他設備。

四、張緊裝置

張緊裝置的作用是使輸送帶保持一定的張力，以保證輸送帶與傳動滾筒之間有足夠的摩擦力，防止輸送帶打滑。張緊裝置通常有螺旋式張緊裝置、重錘式張緊裝置和液壓式張緊裝置等幾種類型。

五、機架

機架是帶式輸送機的支撐結構，用于安裝驅動裝置、托輥、張緊裝置等部件。機架一般由鋼材焊接而成，具有足夠的強度和剛度，以保證輸送機的穩定運行。

六、清掃裝置

清掃裝置用于清除輸送帶上粘附的物料，防止物料在輸送帶上堆積，影響輸送機的正常運行。清掃裝置一般有刮板清掃器、毛刷清掃器和高壓水沖洗裝置等幾種類型。

七、安全保護裝置

跑偏開關：用于檢測輸送帶的跑偏情況，當輸送帶跑偏超過一定限度時，跑偏開關會發出報警信號，并自動停機，以防止輸送帶損壞和事故的發生。

拉繩開關：安裝在輸送機的兩側，當發生緊急情況時，操作人員可以拉動拉繩開關，使輸送機立即停機。

打滑檢測裝置：用于檢測輸送帶與傳動滾筒之間的打滑情況，當打滑超過一定限度時，打滑檢測裝置會發出報警信號，并自動停機，以防止輸送帶打滑損壞和事故的發生。
